▲用途與性能
由抗磨的填充聚四氟乙烯（PTFE）材料制成。
適用于液（氣）壓缸柱塞、活塞、活塞桿，以避免他們與缸壁（或壓蓋）相碰撞，并起導向作用。亦可補償因溫度變化而產生的系統膨脹。一般與階梯形或方形圈配套使用。
使用溫度：-55～250℃
耐 介 質：油、汽、水
▲結構裝置

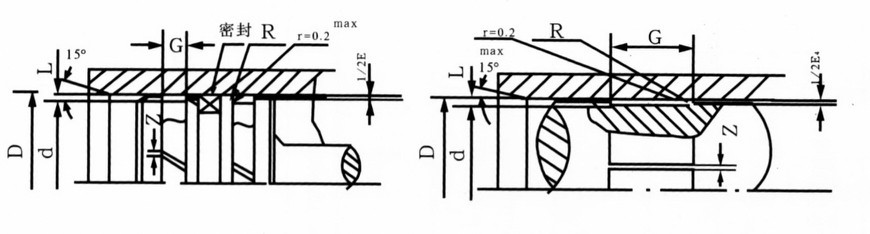

●柱塞及活塞桿（桿用5800）

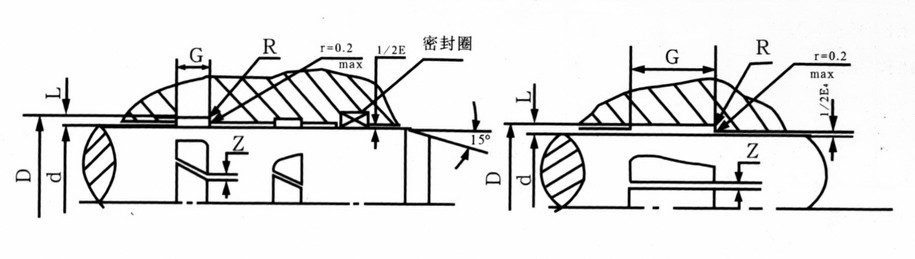

●活塞（缸用5900）
▲標記
●液壓系統桿用導向環，若G為3.2活塞桿為Ф10，按表選導向環寬度T=3，標記為：GST5803-0100
▲規格及溝槽尺寸（桿用5800）
●單向與雙向液壓活塞桿的導向環
|
規格 |
d |
D |
L |
G |
R |
直徑間隙 |
W 導向環厚度
|
T 導向環寬度 |
Z 導向環間隙 |
|
|
E |
E4 |
|||||||||
|
5803 |
8-20 |
d+3 |
1.5 |
3.2 |
|
按密封實際需要而定 |
0.4-1.0 |
1.5 |
3.0 |
1.0-1.5 |
|
5804 |
15-35 20-75 30-250 35-300 120-900 200-900 300-900 300-999 |
d+5
|
2.5
|
4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 |
0.3 |
0.5-2.0 |
2.5 |
4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 |
1.0-2.0 1.5-3.5 2.0-5.0 2.0-6.0 4.0-8.0 4.5-8.0 6.0-8.0 6.0-9.0 |
|
|
5806 |
||||||||||
|
5808 |
||||||||||
|
5809 |
||||||||||
|
5815 |
||||||||||
|
5820 |
||||||||||
|
5825 |
||||||||||
|
5830 |
||||||||||
●單向與雙向液壓、氣動活塞桿的導向環
規格 d D L G R 直徑間隙 W 導向環厚度 T 導向環寬度 Z 導向環間隙 E E4 5854 15-35 20-75 30-250 35-300 120-900 200-900 300-900 300-999 d+4 2.0 4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 0.3 按密封實際需求而定 0.5-1.5 2.0 4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 1.0-2.0 1.5-3.5 2.0-5.0 2.0-6.0 4.0-8.0 4.5-8.0 6.0-8.0 6.0-9.0 5856 5858 5859 5865 5870 5875 5880
h8
H9
+0.2
-0
max
注：如需要其他寬度時，定購時加以說明
▲規格及溝槽尺寸（缸用5900）
●單向與雙向液壓缸的導向環
規格 d D L G R 直徑間隙 W 導向環厚度 T 導向環寬度 Z 導向環間隙 E E4 5903 10～25 D-3 1.5 3.2 0.3 按密封實際需要而定 0.4～1.0 1.5 3.0 1.0～1.5 5904 20～40 25～80 40～270 40～320 125～900 200～900 300～900 300～999 d-5 2.5 4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 0.5～2.0 2.5 4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 1.0～2.0 1.5～3.5 2.0～5.0 2.0～6.0 4.0～8.0 4.5～8.0 6.0～8.0 6.0～9.0 5906 5908 5909 5915 5920 5925 5935
h8
H9
+0.2
-0
max
●單向與雙向液壓、氣缸的導向環
規格 d D L G R 直徑間隙 W 導向環厚度 T 導向環寬度 Z 導向環間隙 E E4 5954 20～40 25～80 40～270 40～320 125～900 200～900 300～900 300～999 D+4 2.0 4.2 6.3 8.1 9.7 15.0 20.0 25.0 30.0 0.3 按密封實際需求而定 0.5～1.5 2.0 4.0 6.1 7.9 9.5 14.8 19.5 24.5 29.5 1.0～2.0 1.5～3.5 2.0～5.0 2.0～6.0 4.0～8.0 4.5～8.0 6.0～8.0 6.0～9.0 5956 5958 5959 5965 5970 5975 5980
h8
H9
+0.2
-0
max
注：如需要其他寬度時，定購時加以說明
如有需要請與我們聯系
